1'-12' ROLLNUTENMASCHINE (TWG-VIA)
TWG-VIA Rollnutmaschinendesign für ein einzigartiges Erscheinungsbild.die Basis kann auf und ab gehen;die gesamte Einheit kann leicht bewegt werden;während der Verarbeitung ist eine automatische Ortung verfügbar.Verwenden Sie den zusammenklappbaren Trolley, um ihn bequem zu tragen.Außerdem ist das Modell patentrechtlich geschützt.
PRODUKTEINFÜHRUNG
● Diese Maschine ist zum Nuten von 1-12-Zoll-Stahlrohren ausgelegt.
● Die Kegelrändelräder lassen sich sehr einfach wechseln.
● Der einzigartige zusammenklappbare Wagen ermöglicht das Zusammenklappen und Bewegen der Maschine durch eine Person.
● Das mit einem Fußschalter gekoppelte Split-Hydrauliksystem ermöglicht eine sicherere und einfachere Bedienung
SPEZIFIKATIONEN
● Kapazität: 1 '-12' (Φ 33-Φ 325) SCH40 Stahlrohr.1 '-12' (Φ 33-Φ 325) SCH10S SCH5S SCH10 SCH5 dünnwandiges Stahlrohr.
● max.Wandstärke: 10mm.
● Ausgangsdrehzahl: 36 U/min.
● GW: 280 kg.
● Verpackungsgröße: 144 x 78 x 125 (cm).
Standard Ausrüstung | |||
*Für Stahlrohr SCH40 | |||
Kunst.NEIN. | Beschreibung | NW (kg) | Referenznummer. |
09.02.042 | Pfeifenständer | 20 | (1) |
03.01.12.005 | Rändelrad Φ 33-Φ 48 | 2.54 | (2) |
03.01.12.006 | Rändelrad Φ 60-Φ 89 | 3.255 | (3) |
03.01.12.007 | Rändelrad Φ 108-Φ 168 | 3.775 | (4) |
03.01.12.008 | Rändelrad Φ 219-Φ 325 | 3.95 | (5) |
03.01.12.016 | Andruckrolle Φ 33-Φ 48 | 1.425 | (6) |
03.01.12.017 | Andruckrolle Φ 60-Φ 89 | 1.435 | (7) |
03.01.12.018 | Andruckrolle Φ 108-Φ 168 | 0.91 | (8) |
03.01.12.019 | Andruckrolle Φ 219-Φ 325 | 0.9 | (9) |
*Erinnerung: Bitte wählen Sie TWG-IVA, wenn Sie eine große Anzahl von 12-Zoll-Rohren nuten | |||
Optionale Ausrüstung | ||
*Für SCH10S SCH5S SCH10 SCH5 dünnwandiges Stahlrohr | ||
Kunst.NEIN. | Beschreibung | NW (kg) |
09.03.045 | Dünnwandiges Rändelrad Φ 33-Φ 48 | 2.545 |
09.03.046 | Dünnwandiges Rändelrad Φ 60-Φ 89 | 3.22 |
09.03.047 | Dünnwandiges Rändelrad Φ 108-Φ 168 | 3.805 |
09.03.048 | Dünnwandiges Rändelrad Φ 219-Φ 325 | 4.01 |
Motorparameter | ||
Phase | Stromspannung | Frequenz |
Einzelphase | 110/120/220/230/240V | 50/60Hz |
Drei Phasen | 220/380/ 415/ 440 V | 50/60 Hertz |

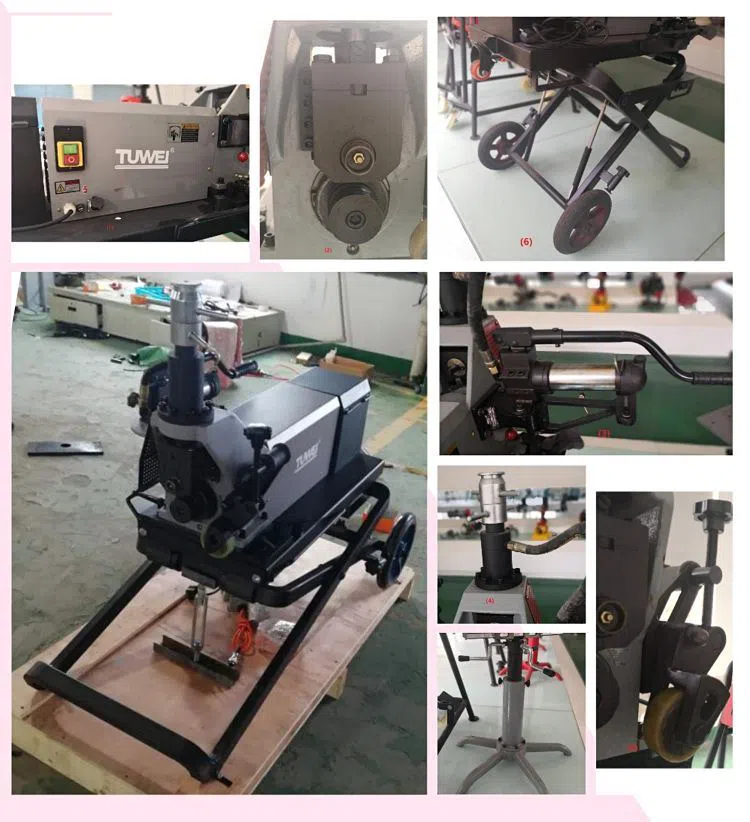

PRODUKTIONSDETAILS
1. Montage des Netzteils.
Es wird von einem 1500-W-Reduziermotor angetrieben.
2. Klemmrollenrahmenbaugruppe.
Eine rotierende Spindel, die von einem Untersetzungsmotor durch eine interne Keilnut angetrieben wird und zu einem geringeren Verlust an mechanischer Leistung beiträgt.
3. Ölpumpenbaugruppe.
Die Vorschubbewegung wird durch ein manuelles Hydrauliksystem realisiert.
4. Öltankbaugruppe.
5. Radrahmenmontage.
Das Führungsrad hilft dem Stahlrohr, ein Rütteln während der Rollrille zu vermeiden.
6. Gestellmontage.
Die Basis kann auf und ab gehen;die gesamte Einheit kann leicht bewegt werden;während der Verarbeitung ist eine automatische Ortung verfügbar.
7. Hi-Support-Baugruppe.
Die Halterung muss an einer Stelle angebracht werden, die 3/4 der Länge des gesamten Rohrs entspricht.Drehen Sie den Halterungsgriff, um das Rohr horizontal zu machen oder das andere Ende in der Nähe der Halterung 1-2 Grad tiefer zu stellen.
WERKSANLEITUNG

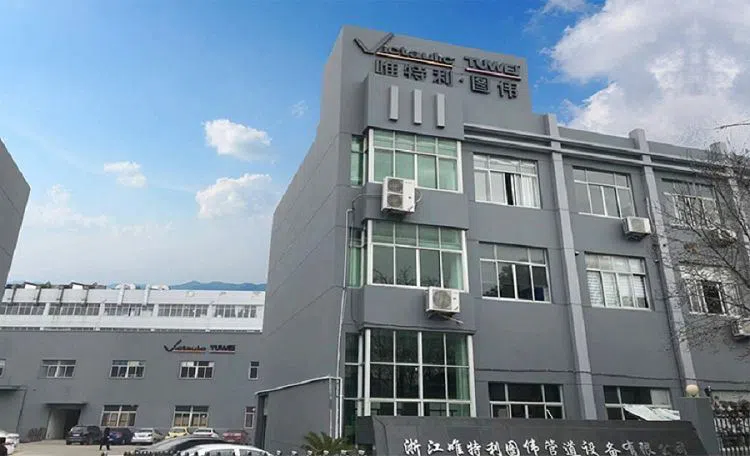

Zhejiang Victaulic-Tuwei Piping Equipment CO., LTD wurde 2004 gegründet. Tuwei wurde 2010 als Hightech-Unternehmen auf staatlicher Ebene identifiziert.
Tuwei hat viele verschiedene Arten und Modelle von Rollnutmaschinen, Rohrschneidemaschinen, Lochschneidemaschinen und Rohrgewindeschneidmaschinen entwickelt.
Das Unternehmen folgt immer dem Glauben: Überleben durch gute Qualität.Entwickeln Sie sich, indem Sie eine gute Bonität behalten.Wir werden immer unser Bestes geben, um unseren Kunden unsere besten und am besten geeigneten Produkte anzubieten.Das sich entwickelnde TUWEI braucht Ihre Unterstützung und lassen Sie uns voranschreiten!
