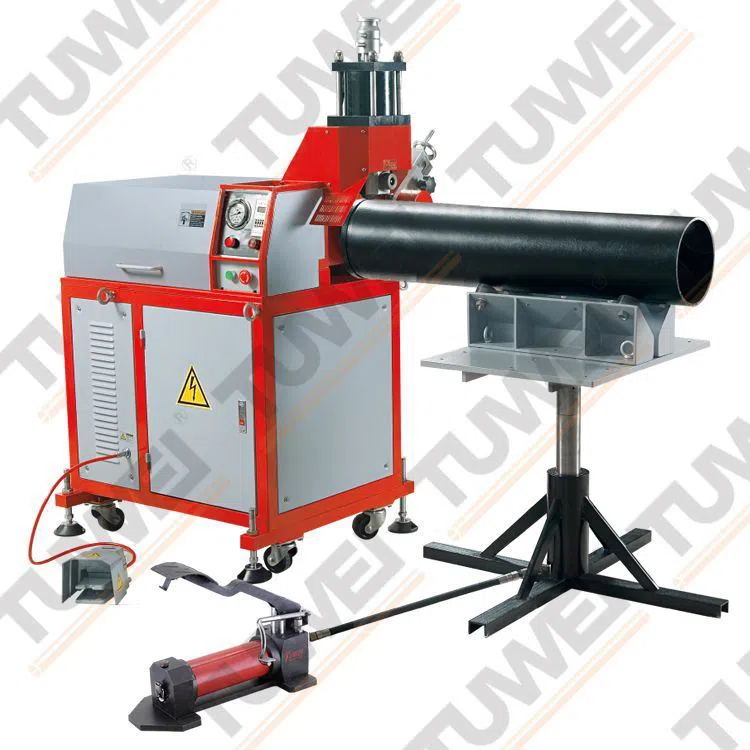

AUTOMATISCHES HYDRAULISCHES ROHRNUTEN (TWG-IVZ)
TWG-IVZ ist ein halbautomatisches hydraulisches Rohrnutgerät zum Rollnuten von 8'-24' (325mm-630mm) Schedule 20, Schedule 40 Kohlenstoffstahlrohren mit bis zu 12,7 mm Wandstärke.Kommt mit Rollen und verstellbaren Beinen für einfache Mobilität in der Werkstatt und Stabilität während des Nutvorgangs.Dank des elektrohydraulischen Systems bietet es eine einfache und freihändige Bedienung.
PRODUKTEIGENSCHAFTEN
● Verbesserte Jockey-Polly-Baugruppe hält das Rohr während des gesamten Nutvorgangs auf der Maschine.
● Mühelose Handhabung von 8'-24' Steilrohren mit einer Gesamtstärke von 12,7 mm dank leistungsstarkem Induktionsmotor.
● Arbeitssicherheit durch Fußschalter und Not-Aus-Taster.
● Der verfügbare verstellbare Rohrständer ist eine perfekte Ergänzung für die Hochleistungsmaschine.
PRODUKTSPEZIFIKATION
● Modell-Nr.: TWG-IVZ
● Kapazität:
Geeignet zum Nuten von 8'-24' Schedule 20, Schedule 40 Kohlenstoffstahlrohren und Edelstahl mit einer maximalen Wandstärke von 12,7 mm gemäß Original-Nutspezifikation.
● Motorparameter: Standardmäßig dreiphasig, 380 V, 50 Hz.
(Hinweis: Es sind verschiedene elektrische Systeme erhältlich, um die Anforderungen der Benutzer aus verschiedenen Ländern und Regionen zu erfüllen. Wenden Sie sich für weitere Informationen an das TUWEI-Verkaufsteam.)
● Betriebsgeschwindigkeit: 15 U/min

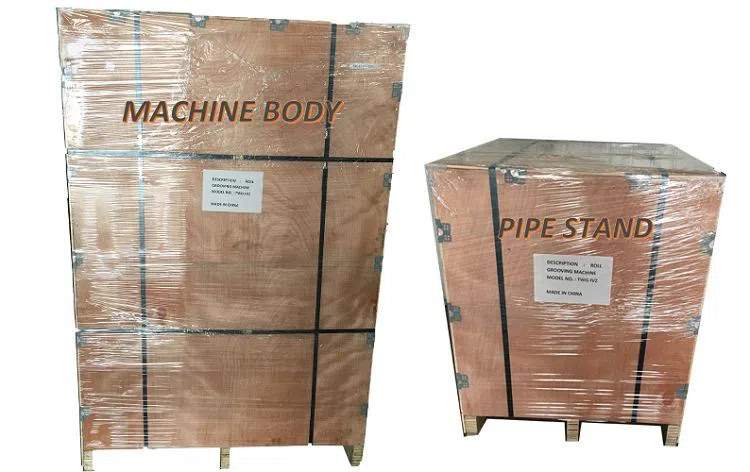

● Verpackungsdetails: 114 cm x 82 cm x 172 cm (für Maschine);72cm x 72cm x 88cm (für Pfeifenständer)
● Bruttogewicht: 612 kg (für Maschine);155kg (für Rohrständer)
● Technischer Parameter
Maximaler Arbeitsdruck | 12000kg |
Maximaler Ölzylinderdruck | 11 MPa |
Kapazität des Öltanks | 3200ml |
Arbeitsgeschwindigkeit | 23 U/min |
STANDARD-ROLLENSÄTZE
Die Andruckrolle und das Rändelrad sind gemäß untenstehender Tabelle und Abbildung auszuwählen.
Klemmrolle | Rändelrad | Nenndurchm.(Zoll) | Rohrdurchmesser(mm) | A±0,5 (mm) | B±0,5 (mm) | C±0,5 (mm) | Nutboden-Durchm.D | |
max.(mm) | Mindest.(mm) | |||||||
Kleine Andruckrolle Φ 219- Φ 530 | Kleines Rändelrad Φ 219- Φ 325 | 8' | 219 | 19.05 | 11.91 | 2.34 | 214.40 | 213.76 |
10' | 273 | 19.05 | 11.91 | 2.39 | 268.28 | 267.59 | ||
12' | 325 | 19.05 | 11.91 | 2.77 | 318.29 | 317.53 | ||
Zwischenrändelrad Φ 377- Φ 426 | 14' | 377 | 23.83 | 11.91 | 2.94 | 371.12 | 370.36 | |
16' | 426 | 23.83 | 11.91 | 3.27 | 419.46 | 418.57 | ||
Großes Rändelrad Φ 480-Φ 630 | 18' | 480 | 25.40 | 11.91 | 3.45 | 473.10 | 472.20 | |
20' | 530 | 25.40 | 11.91 | 3.73 | 552.53 | 521.64 | ||
Große Andruckrolle Φ 630 | 24' | 630 | 25.40 | 12.70 | 4.37 | 621.26 | 620.37 | |
'A','B','C','D' Definition: | ||||||||
MASCHINENEINRICHTUNG

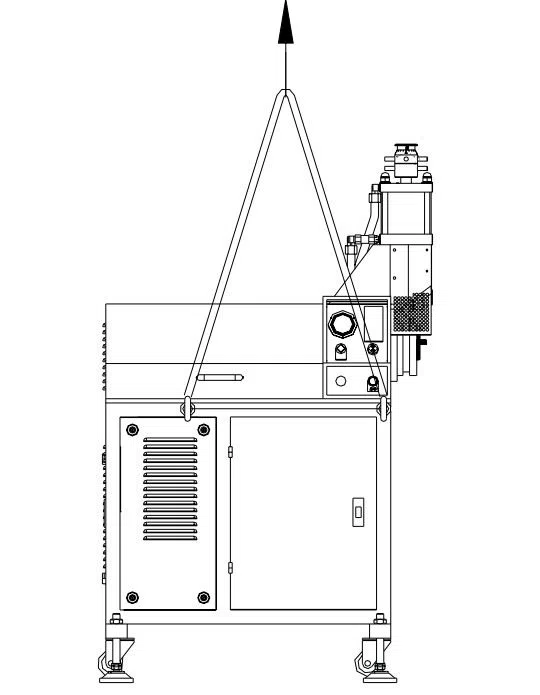

Verwenden Sie einen Laufkran, um die Maschine auf einen Betonboden zu heben/zu transportieren.Ringschrauben/Hebepunkte sind auf beiden Seiten der Maschine vorhanden.

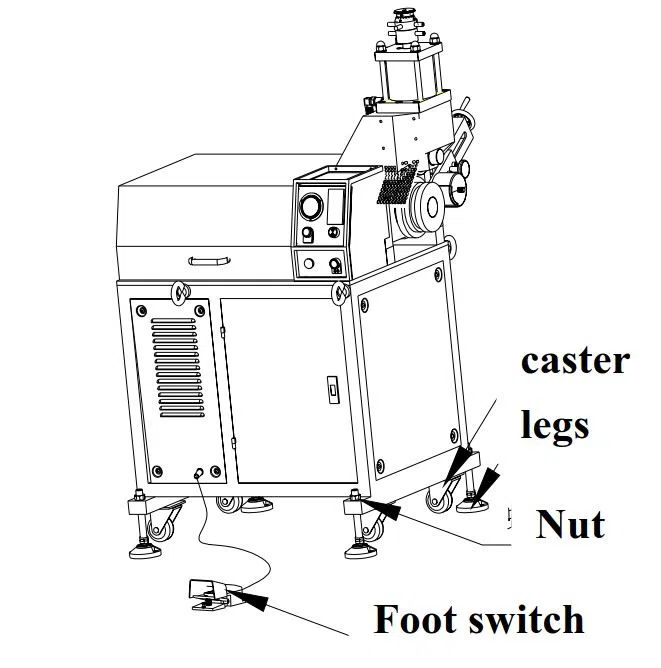

Stellen Sie sicher, dass die vier Beine den Betonboden berühren und die Laufrolle vom Boden abhebt.Stellen Sie die Beine leicht ein, um die Maschine horizontal auszurichten.
Stecken Sie den Fußschalter in die Maschine und schließen Sie die eingehende Stromversorgung durch einen qualifizierten Elektriker an.
Lassen Sie die Maschine im Leerlauf laufen (halten Sie die grüne Taste gedrückt), um zu prüfen, ob sie normal ist.Die Maschine ist betriebsbereit.
